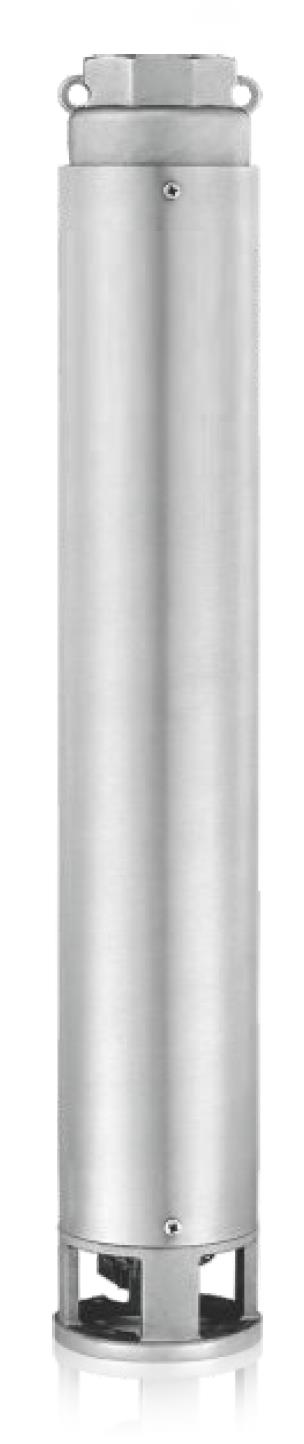

Глибинний насос 4SL 6/27

ТЕХНІЧНІ ДАНІ НАСОСУ 4SL 6/27

Призначення

- Багатоступінчасті занурювальні насоси на 4".

Високий гідравлічний ККД та висока корозійна стійкість, завдяки конструкції з нержавіючої сталі та полімерів.

Приєднання

• Напірна головка насоса з різьбленням 2". Неповоротний клапан вбудований у напірний патрубок
• Фланець підключення до двигуна відповідає стандарту NEMA

Характеристика робочого середовища

максимальна температура перекачуваної води

- не більше 30 ºС при шв. потоку 0,5м/с.

максимальний вміст піску у перекачуваній воді

- не більше 50 г/м3

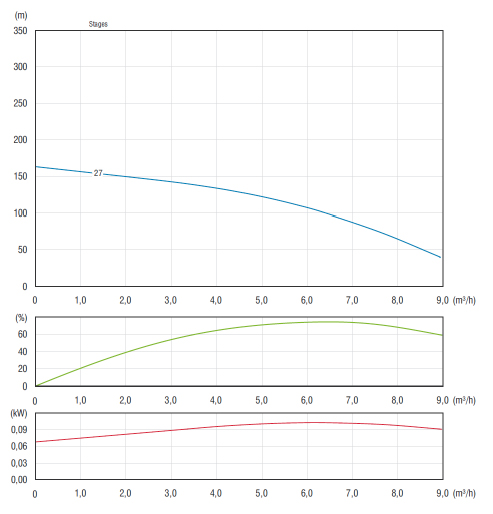

Діапазон робочих параметрів

продуктивність

2 – 9 м3/год.

напір

152 – 39 м.вод.ст.

Матеріали виконання

Вхідні та нагнітальні корпуси, клапан

- Cталь AISI 304

робоче колесо

- Норил

дифузор

- Cталь AISI 304

вал

- Cталь AISI 420

компенсаційні кільця

- NBR

вхідний сітчастий фільтр

- Cталь AISI 304

захисна пластина для захисту кабелю ел.живлення

- Cталь AISI 304

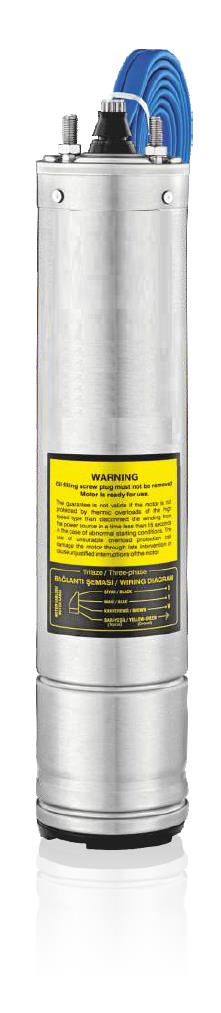

ТЕХНІЧНІ ДАНІ ДВИГУНА  4” 3.0kW

Призначення

Асинхронний електродвигун для занурюваних насосів 4”

Приєднання

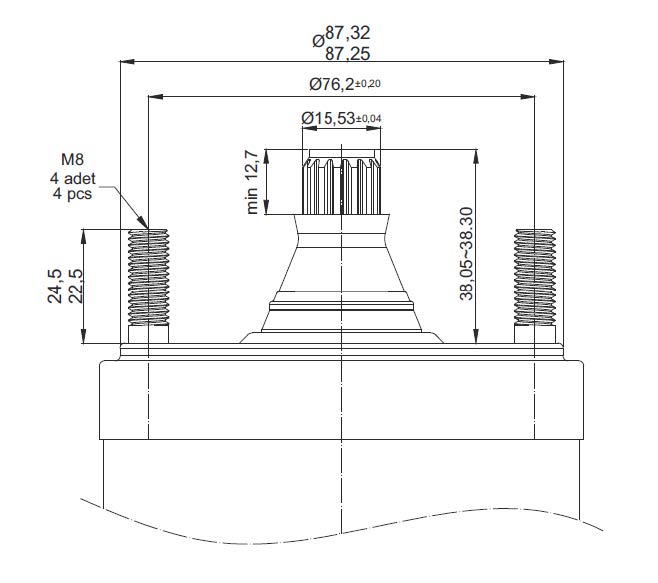

- Фланець підключення двигуна відповідає стандарту NEMA

Загальні відомості та будова

Двигун побудований у наступному виконанні: Гільза двигуна виготовлена з AISI 304, Верхня/нижня опора виготовлені з AISI 304.

Двигун заповнений сумішшю води та гліколю, що гарантує охолодження та змащення блоку тяги.

Компенсація тиску відбувається через гумову мембрану, розташовану знизу, і компенсаційний клапан у верхній частині.

Ущільнення ел. двигуна – механічне торцеве ущільнення. Клас захисту – IP 68

Клас ізоляції - В

Живлення – 3 x 380-400 V /50 Hz

Вивід кабелю живленння – 3х1.5+1.5 Н07 RNF

Робочі параметри

Потужність

Напруга

Струм A

Ефективність

%

COS ф

Шв.об.

к.с.

кВт

V

100%

100%

100%

об/хв.

4

3

380

7,2

76

0,83

2900

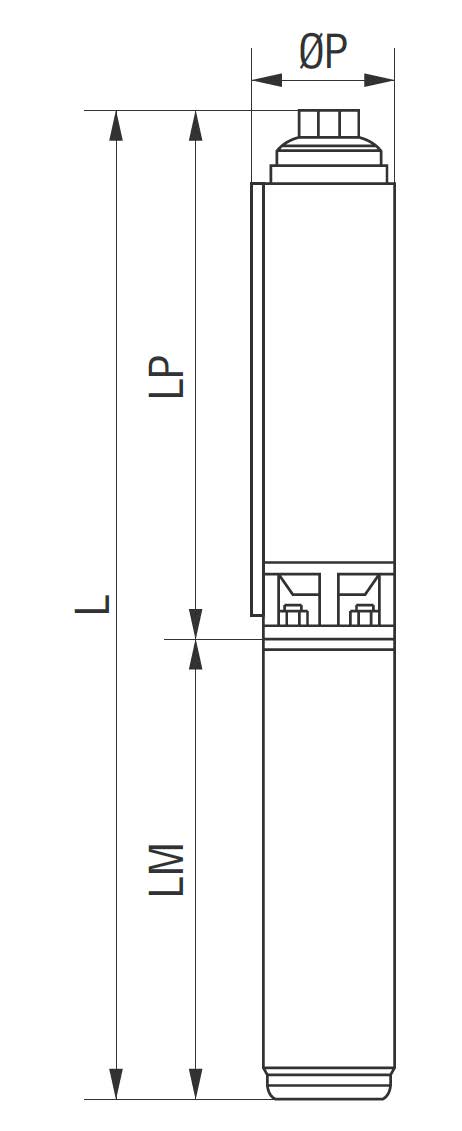

Габаритні розміри

Розміри (мм.)

Вага (кг.)

ØP

L

LP

LM

Двигун

Насос

98

1627

1097

530

16,3

11

Приєднання

2”
