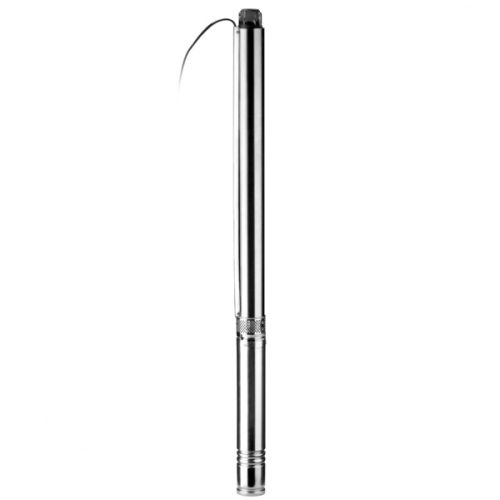

Глибинний багатоступінчастий насос TWU 3-0115

Насос складається з двох основних частин – приводного двигуна і власне насосної частини з набором робочих ступенів, кількість яких залежить від величини необхідного напору рідини.

Позначення

• Наприклад:  Wilo-Sub TWU 3-0115
• TWU Занурювальний насос;
• 3  Діаметр гідравлічного обладнання в дюймах ["];
• 01 Номінальний об'ємний витрата [м3/год];
• 15 Кількість секцій гідравлічної частини.

Спорядження/функції:

• Глибинний багатоступінчастий насос з радіальними робочими колесами;
• Вбудований зворотний клапан;
• Муфта відповідно до NEMA;
• Однофазний або трифазний мотор;
• Термічний захист двигуна для трифазного виконання.

Матеріали:

• Корпус гідравлічної частини: Нержавіюча сталь 1.4301;
• Робочі колеса: Полікарбонат;
• Вал гідравлічної частини: Нержавіюча сталь 1.4104;
• Корпус двигуна: Високоякісна сталь 1.4301;
• Вал двигуна: Нержавіюча сталь 1.4305.

Конструкція:

Гідравлічна частина: Глибинний багатоступінчастий насос з радіальними робочими колесами в секційному виконанні. Вбудований зворотний клапан. Всі деталі, які контактують з перекачуваним середовищем, виконані з корозійностійких матеріалів;

Мотор: Однофазний або трифазний мотор прямого пуску, з можливістю перемотування мотора, заповнений маслом, з самосмазывающимися підшипниками;

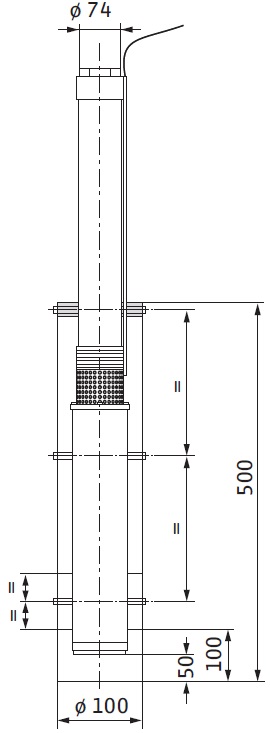

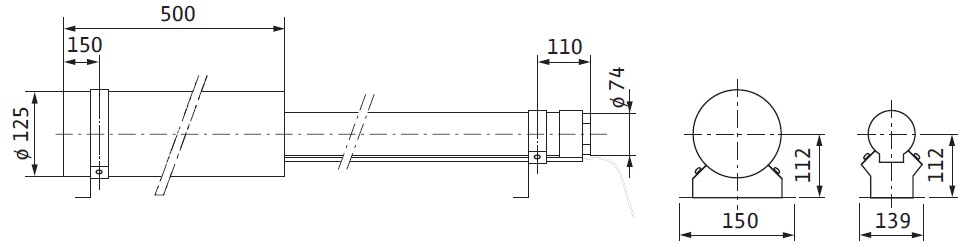

Охолодження: Охолодження мотора відбувається за рахунок рідини, що перекачується. Експлуатація двигуна допускається тільки в зануреному стані. Необхідно дотримуватися граничні значення макс. температури перекачується рідини. Вертикальний монтаж можна виконати з охолоджуючим кожухом або без нього за вибором. Горизонтальний монтаж виконується з охолоджуючим кожухом.

Особливості/переваги
Мотор з можливістю перемотування
Вбудований зворотний клапан
Деталі, що контактують з перекачуваним середовищем, зі стійких до корозії матеріалів
Напірний патрубок насоса з нержавіючої сталі
Можливий вертикальний та горизонтальний монтаж
Виконання однофазного струму з пусковим конденсатором і вмикачем/вимикачем
