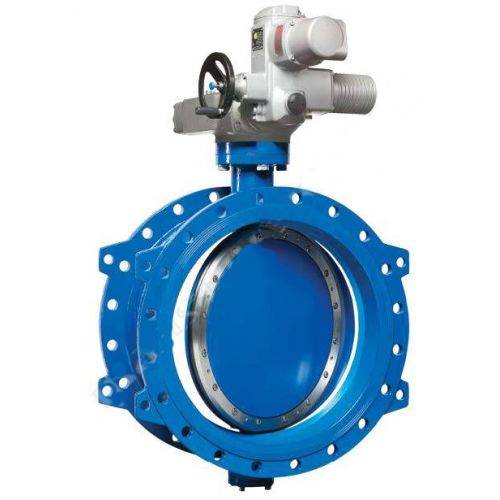

Затвор поворотний дисковий чавунний фланцевий з подвійним ексцентром ДУ 400, РУ10 T.IS. з електроприводом AUMA SA 07.6

Опис:

Регульована засувка поворотна: В сучасних трубопровідних системах досить часто можна зустріти поворотний затвор.  Основна відмінність від аналогічної арматури укладено у нестандартній формі корпусу (форма укороченого циліндра) - конфігурації заслінки, виконаної у вигляді диска, що обертається навколо своєї осі.

Експлуатаційні особливості:

Затвори  можуть приводитися в рух декількома способами:

• Ручка;
• Електричний привід;
• Вневмопривод;
• Редуктор.

Вид з'єднання з трубопроводом збігається з варіантами монтажу іншої арматури:

• Фланцевий;
• Міжфланцевий;
• Під приварення.

Матеріал засувок:

• Чавун,
• Нержавіюча сталь.

Технічні характеристики дискових затворів:

• DN   номінальний діаметр. Числове позначення внутрішнього діаметра, загальне для всіх компонентів трубопровідної системи, крім компонентів, які характеризуються зовнішніми діаметрами. Номінальний діаметр застосовується для уніфікації типорозмірів трубопровідної арматури, він не має одиниці виміру та дорівнює приблизно внутрішньому діаметру приєднується трубопроводу. Ряд умовних діаметрів DN (Ду) трубопровідної арматури регламентований ГОСТ 28338-89 «умовні Проходи (номінальні розміри)». Альтернативним позначенням номінального діаметра DN, поширеним у країнах пострадянського простору, був умовний діаметр — Ду дискового затвора.
• PN   номінальний тиск. Найбільший надлишковий тиск робочого середовища з температурою 20°C, при якому допускається тривала робота і забезпечується розрахунковий термін служби дискового затвора. Альтернативним позначенням номінального тиску PN, поширеним у країнах пострадянського простору, було умовний тиск — Ру дискового затвора. Ряд номінальних тиску PN (Ру) трубопровідної арматури регламентований ГОСТ 26349-84 «Тиску номінальні (умовні)».
• Рпр   пробний тиск. Надлишковий тиск, при якому повинно проводитись гідравлічне випробування дискового затвора на міцність і щільність водою при температурі від 5 до 70°C, якщо в паспорті або нормативної документації не вказана інша температура випробувань.Значення пробного тиску в залежності від номінального наведено в ГОСТ 356-80 «Тиску умовні пробні і робочі».
• Рр   робочий тиск. Найбільший надлишковий тиск, при якому забезпечується заданий режим експлуатації дискового затвора з урахуванням фактичної температури робочого середовища. Значення робочого тиску, як правило, менше значення номінального тиску, тому режим роботи при максимальній робочій температурі і номінальному тиску середовища — не допускається. Значення робочих тисків залежно від номінального тиску, температури робочого середовища і матеріалу корпусу дискових затворів наведено в ГОСТ 356-80 «Тиску умовні пробні і робочі».

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
