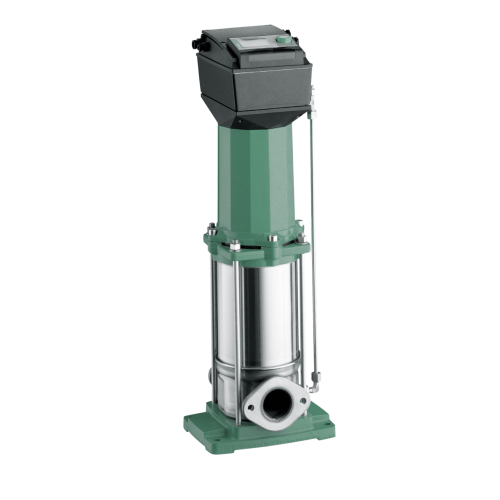

Вертикальний багатоступінчастий насос MVISE 803-1 / 16 / E / 3-2-2G

В насосах MVISE використовує регулювання обертів вала двигуна за допомогою зміни частоти напруги струму від 40% до 100% від номіналу, тобто мотор з частотою 50 Гц може працювати в діапазоні 20 - 50 Гц. Це робиться з метою економії енергії, поліпшення ефективності процесу перекачування рідини, збільшення терміну експлуатації насосів без ремонтів.

За допомогою частотного перетворювача вдається досягти постійних гідравлічних параметрів насоса в залежності від умов споживання рідини в кожен момент часу. Частотний перетворювач забезпечує синусоїдальна зміна вихідної напруги і працює з контрольованою виробленням змінного струму. Охолодження його здійснюється вентилятором двигуна насоса.

Вертикальна конструкція і співвісність патрубків насосів MVISE дозволяє істотно економити місце монтажу, спрощує проведення регламентного техобслуговування і ремонту.

Конструктивні особливості насосів  серії MVISE  сприяють їх всілякому застосування в умовах необхідності створення високих (до 20 атм.) тисків.

доведена Висока надійність та енергоефективність за всі роки застосування даної серії дозволили їх використання в бустерних установках (многонасосных станціях) підтримання тиску на об'єктах багатоквартирних житлових будинків та у виробництві.

При виробництві цих насосів застосовують передові технології штампування, зварювання, лиття. Завдяки цьому конструкція насоса виходить дуже жорсткою і монолітною, з мінімальними зазорами в робочих деталях і всіх тертьових поверхонь. Це також сприяє стійкості конструкції на всьому протязі терміну експлуатації насоса в непростих умовах роботи.

Важливий фактор надійності - це матеріал деталей, що застосовуються заводом-виробником при складанні насосів. Всі состаляющие насосної частини з неіржавіючої сталі, включаючи робочі ступені. Приводні двигуни насосів Wilo-Multivert MVIS виконані згідно європейських норм енергозбереження. Несучі підшипники вала ротора – сухий установки, заповнені термостійким мастильним матеріалом. Ці фактори, а також застосування вбудованого ковзного термостійкого механічного ущільнення дозволяють насосів безперебійно працювати для стабільної подачі рідини з температурою до 50 °C в системах підтримки тиску, циркуляції, ГВП, опалення та охолодження.

Унікальність цієї серії полягає в можливості подачі високого тиску з різною витратою при меншій потужності мотора. Матеріали з н/ж сталі AISI 304 і 316 дозволяють працювати з питною водою, особливо в складі многонасосных станцій багатоповерхових житлових будинків і застосовуватися у фармацевтичній промисловості.

Насоси Wilo серії Economy MVISE обладнані статичними ущільненнями EPDM (EP 851) / FKM (Viton). У даному насосі встановлені ущільнення EPDM які стійкі: ультрафіолету і атмосферних впливів, кислотних середовищ з концентрацією кислоти менше 10%, органічних і неорганічних спиртів, солей та розчинів лугів (миючі засоби: натрієві і калієві луги), що окислюють чинним середах, складних ефірів, гарячої та холодної води, пару. Дозвіл до застосування у питному водопостачанні для всіх деталей, що контактують з перекачуваним середовищем

Позначення

Приклад: MVISE 402-1/16/E/3-2/2G

• 4 Номінальна подача в м³/год
• 02 Кількість робочих коліс
• 1 Матеріал 1 - 1.4301 (AISI 304)
• 16 Номінальний тиск у бар;
• E Тип ущільнення: E - EPDM;
• 3 (фаза струму):
  • 1 - 1~ (однофазний струм)
  • 3 - 3~ (трифазний струм)
• 2 Кількість полюсів
• 2G Частотний перетворювач, друге покоління

Матеріали

• Робочі колеса з нержавіючої сталі 1.4301 (AISI 304)
• Секції, нержавіюча сталь 1.4301 (AISI 304)
• Корпус насоса з високоякісної сталі 1.4301 (AISI 304)
• Вал нержавіюча сталь 1.4122
• Ущільнення EPDM
• Нижня секція корпусу з нержавіючої сталі 1.4301 (AISI 304)
• Напірний кожух з нержавіючої сталі 1.4301 (AISI 304)
• Опора насоса EN-GJL-250
