Глибинний насос 4SS 2/40m

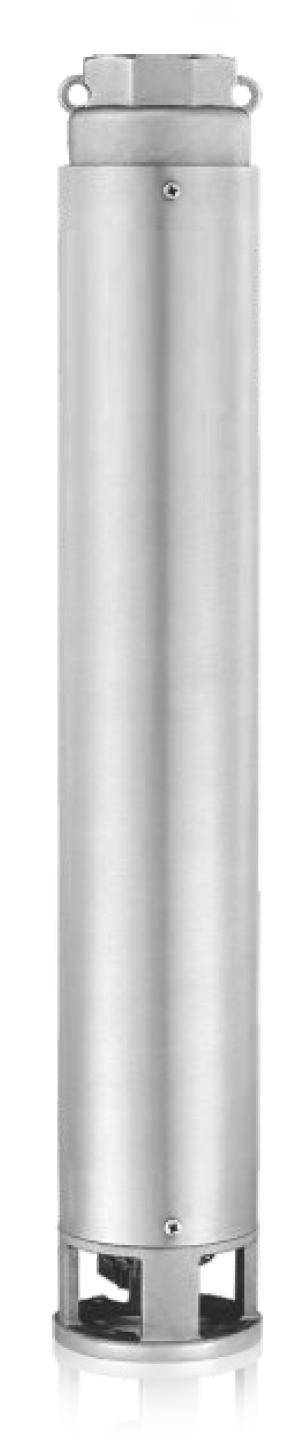

ТЕХНІЧНІ ДАНІ НАСОСА 4SS 2/40

Призначення

- Багатоступінчасті занурювальні насоси для колодязів на 4".

Високий гідравлічний ККД та висока корозійна стійкість, завдяки конструкції з нержавіючої сталі та полімерів.

Приєднання

- Напірна головка насоса з різьбленням 1 1/4". Неповоротний клапан вбудований у напірний патрубок

- Фланець підключення до двигуна відповідає стандарту NEMA

Характеристика робочого середовища

максимальна температура перекачуваної води

- не більше 40 ºС при шв. потоку 0,5м/с.

максимальний вміст піску у перекачуваній воді

- не більше 100 г/м3

Діапазон робочих параметрів

продуктивність

0,6 – 3,0 м3/год.

напір

258 – 117 м.вод.ст.

Матеріали виконання

Вхідні та нагнітальні корпуси, клапан

- Cталь AISI 304

робоче колесо

- Норил

дифузор

- ПК, 20% армований скловолокном

вал

- Cталь AISI 420

компенсаційні кільця

- NBR

вхідний сітчастий фільтр

- Cталь AISI 304

захисна пластина для захисту кабелю ел.живлення

- Cталь AISI 304

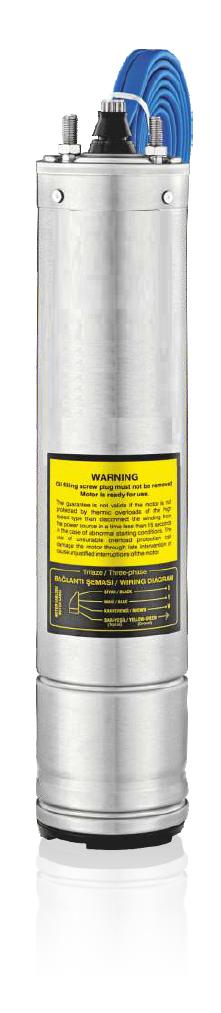

ТЕХНІЧНІ ДАНІ ДВИГУНА  4” 2.2kW

Призначення

Асинхронний електродвигун для занурюваних насосів 4”

Приєднання

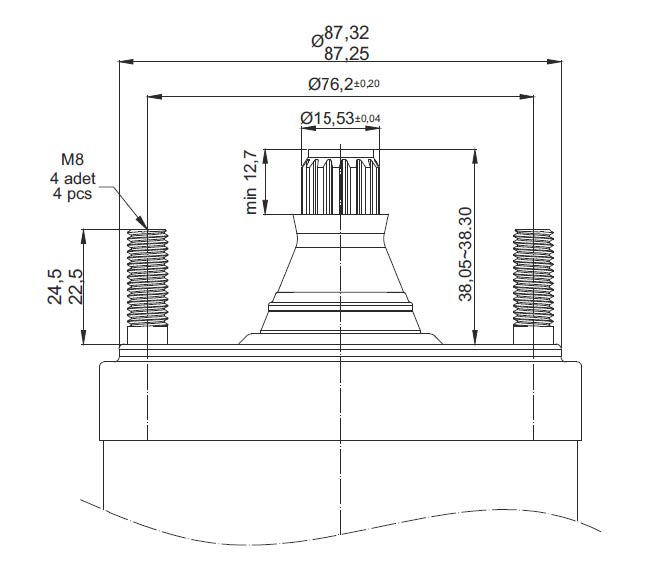

- Фланець підключення двигуна відповідає стандарту NEMA

Загальні відомості та будова

Двигун побудований у наступному виконанні:

Гільза двигуна виготовлена з AISI 304,

Верхня/нижня опора виготовлені з AISI 304.

Двигун заповнений сумішшю води та гліколю, що гарантує охолодження та змащення блоку тяги.

Компенсація тиску відбувається через гумову мембрану, розташовану знизу, і компенсаційний клапан у верхній частині.

Ущільнення ел. двигуна – механічне торцеве ущільнення.

Клас захисту – IP 68

Клас ізоляції - В

Живлення –  3 x 380-400 V /50 Hz

Вивід кабелю живленння – 3х1.5+1.5 Н07 RNF

Робочі параметри

Потужність

Напруга

Струм A

Ефективність

%

COS ф

Шв.об.

к.с.

кВт

V

100%

100%

100%

об/хв.

3

2.2

380

5,3

76

0,83

2860

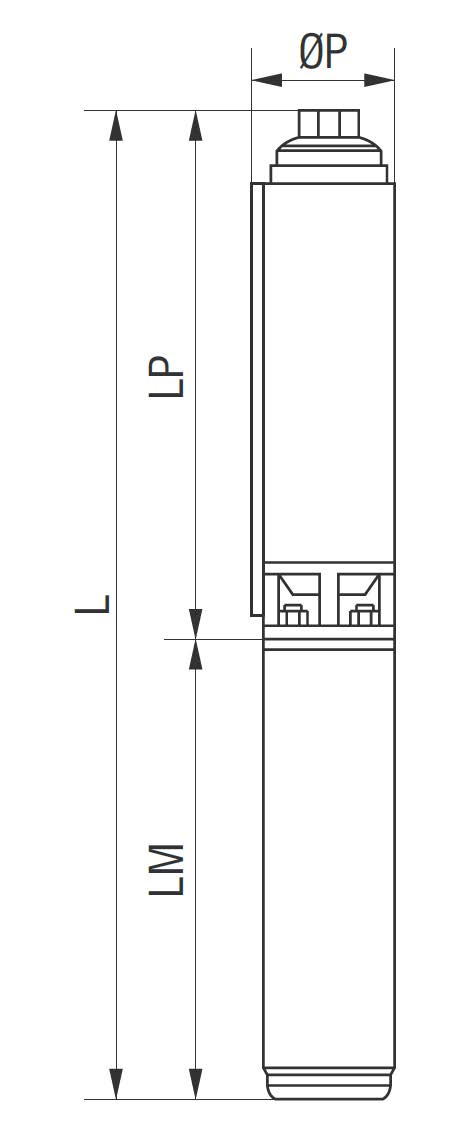

Габаритні розміри

Розміри (мм.)

Вага (кг.)

ØP

L

LP

LM

Двигун

Насос

98

1395

924

471

13,9

9,5

Приєднання

1 1/4”

Двигун

Н(м)

Q м3/год

кВт

об/хв.

0

0,6

1,2

1,8

2,1

2,4

2,7

2,8

3,0

4SS 2/40m

2.2

2860

272

258

239

209

190

168

144

133

117

Гідраавлічна характеристика

Q(m3/h)-2.1 ,    H(m)-190 ,    N(kW)-1.94
