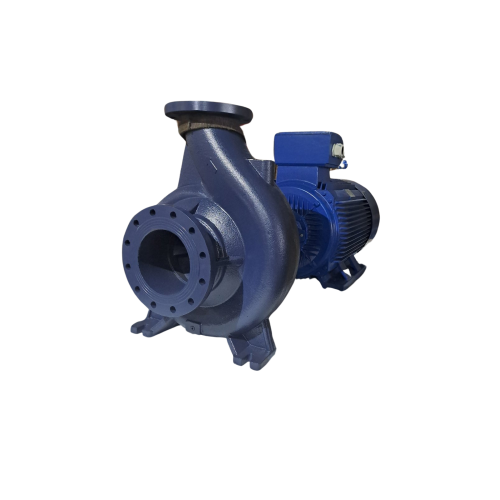

Консольний насос NEP CA 150-315 з електродвигуном 200 кВт 3000 об.хв

Загальні відомості та призначення

Консольний відцентровий насос NEP CA 150-315 призначений для перекачування і циркуляції хімічно активних або нейтральних рідин з водневим показником (рН) від 6 до 8,5, густиною до 1350 кг/м³, кінематичною в'язкістю не більше 1*10^-6 м²/с, температурою до плюс 120 ^оС (до 378 К), що не містять абразивних зважених частинок більше 0,5% за об'ємом, мікротвердістю не більше 9000 МПа, максимальним розміром до 2мм.

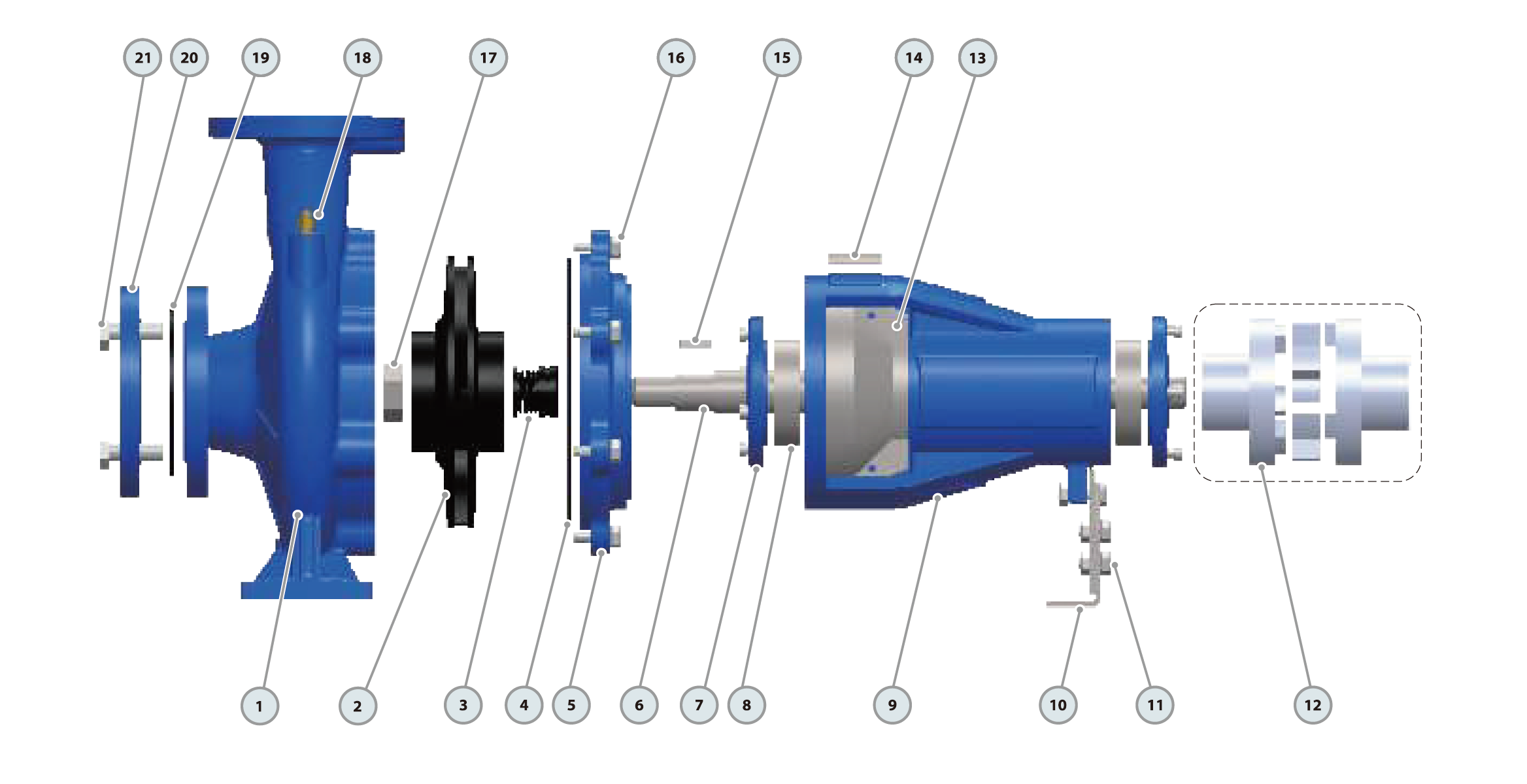

Особливості конструкції.

Корпус насоса являє собою чавунну відливку, в якій виконані вхід в насос і вихідний патрубок, спірально-кільцевий канал відведення та опорні лапи. Вхід в насос розташований по осі обертання, вихідний патрубок спрямований вертикально вгору і розташований в одній площині з віссю обертання робочого колеса.

Герметизуюче ущільнення валу – механічне ущільнення, графітокераміка;

Насос виготовлений у відповідності до ISO 9905

Робоче колесо-відцентрове, одностороннього входу, закритого типу.

Робоче колесо розвантажено від осьових сил радіальними лопатками на несучому диску колеса.

Ротор насоса приводиться в обертання електродвигуном через сполучну муфту.

Напрямок обертання ротора ліве (проти годинникової стрілки), якщо дивитися з боку всмоктувального патрубка.

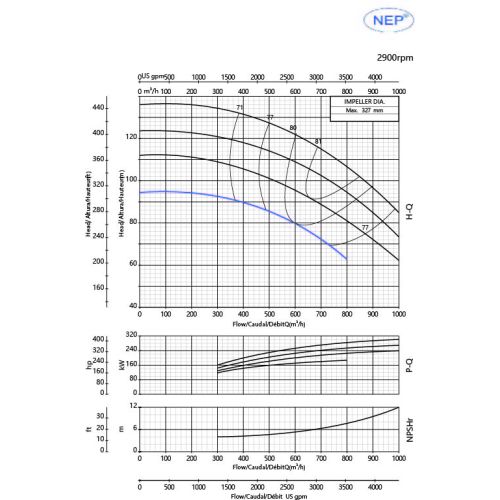

Гідравлічні парамери:

Подача – 500 м3/год

Напір – 85 м

Електродвигун – 200 кВт 3000 об.хв.
