Виробник: NEP
Модель: DT SF 80/7,5
Популярний
0 грн.
- Наявність: На складі
Сертифікований товар
Даний товар сертифікований.
Одноканальний відцентровий дренажний насос: крім високої продуктивності він гарантує відмінний напір; ідеально підходить для цивільного та промислового застосування; спеціально розроблений для дуже інтенсивного використання; доступний у мобільній або стаціонарній версії зі з’єднувальними ніжками.
Технічні характеристики:
Корпус насоса: чавун
Робоче колесо: чавун
Механічне ущільнення: подвійне ущільнення з масляним бар'єром: карбід кремнію з боку насоса, кераміка-графіт з боку двигуна.
Вал двигуна: нержавіюча сталь AISI 304
Температура перекачуваних рідин: 0÷+40°C
Прохід твердих частинок: 50 мм
Глибина занурення: макс 20 м
Кабель:10 м
DNm: 80 мм
Основа насоса: оцинкована сталь
Вага: 98 кг
Електродвигун
2-полюсний асинхронний двигун в масляній ванні
3 ~ 230/400 В-50
3 ~ 400/690 В-50
1 ~ 230 В-50 Гц
Клас ізоляції: F
Ступінь захисту: IP 68
Номнальна потужність електродвигуна: 7,5 кВт
Гідравлічна характеристика:
|
ТИП |
P2 |
Q (м3/г) |
|||||||||||||
|
HP |
кВт |
0 |
10 |
24 |
36 |
48 |
60 |
72 |
84 |
96 |
108 |
120 |
132 |
144 |
|
|
H(m) |
|||||||||||||||
|
DT SF 80/7.5 |
10 |
7,5 |
36,9 |
35,9 |
30,3 |
28,1 |
25,7 |
23,3 |
20,7 |
18,1 |
15,2 |
12,2 |
9,4 |
6,6 |
4,1 |
Можливі типи монтажу
|

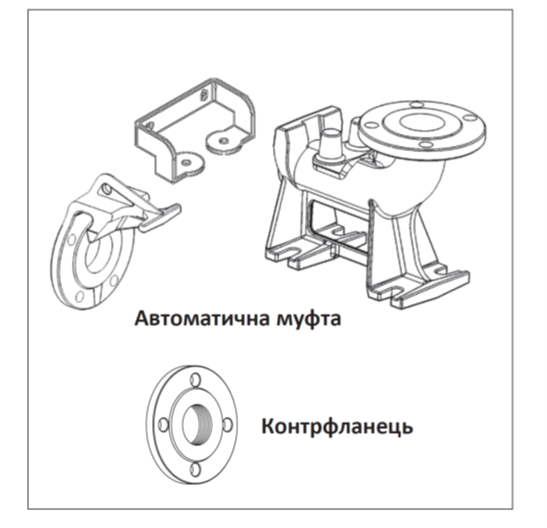

Підєднання з допомогою автоматичної муфти. Даний метод є економічною і практичною формою встановлення для стаціонарних систем. Система автоматичного зчеплення складається з авто муфти на підлозі, направляючої шини (2 оцинковані різьби, та кріплення) і фланця, який встановлюється на насос. Застосування: Закріплюючий фланець, який відходить до насоса, просувається по направляючих і спрямовується до піддону за допомогою ланцюга. Щоб витягти насос з піддону, не потрібно демонтажу або видалення болтів. |
|
|
Погружна установка . Ця установка підходить для насосів при розміщенні на гладких і плоских площадках. Насос повинен вільно перебувати на підлозі. Насос може бути витягнутий, за ланцюг. Використовується в основному для малих насосів. |
|
Додаткові опції

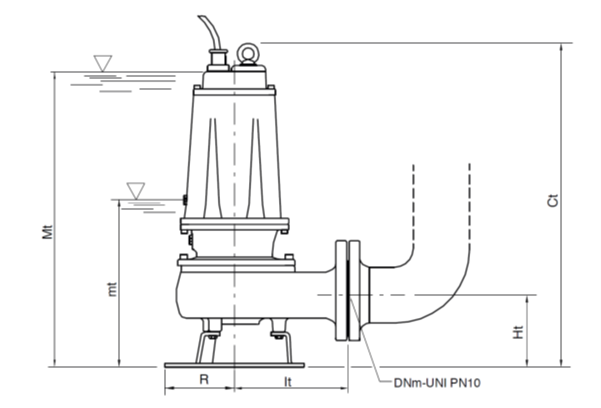

Габаритні розміри
|
Розміри (мм) |
Вага (кг) |
||||||
|
Ct |
Ht |
R |
lt |
mt |
Mt |
DNm |
|
|
725 |
178 |
180 |
232 |
358 |
670 |
80 |
93 |
|
Розміри (мм) |
||||||||||||||||
|
Af |
Bf |
Cf |
Cr |
Df1 |
Df2 |
Dp2 |
DNt |
Ef |
Gf |
Hf |
l1 |
l2 |
Ls |
mf |
Mf |
DNm |
|
370 |
165 |
745 |
340 |
240 |
750 |
638 |
2" |
350 |
85 |
190 |
250 |
140 |
180 |
380 |
690 |
80 |
