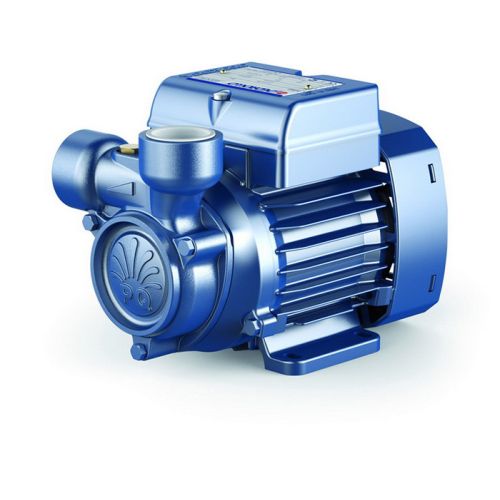

Вихровий насос PQm 81-Bs

Застосування: Вихровий електронасос PQ рекомендуються для перекачування чистої води без абразивних часток і хімічно неагресивних рідин до матеріалів, з яких зроблений насос. Гідравлічні характеристики цих електронасосів, спільно з їх компактністю, дозволяють використовувати їх у промислових цілях та в побуті. Встановлення насоса повинно здійснюватися в закритих приміщеннях або ж у місцях, захищених від атмосферного впливу.

Експлуатаційні характеристики:

• Продуктивність до 90 л/хв (5,4 м³/год);
• Напір до 100 м.

Обмеження використання:

• Манометрична висота всмоктування: до 8 м;
• Температура рідини: від -10 °C до +90 °C;
• Температура навколишнього середовища: від -10 °C до +40 °C (+45 °C для PQ 60, PQ 60-Bs).
• Максимальний тиск в корпусі насоса:
• 6 Бар: PQ 60-65;
• 10 Бар: PQ 70-80-81-90-100-200-300 PQ 60Bs - 65Bs - 81Bs;
• Безперервна робота S1.

Конструктивні характеристики:

• Корпус насоса: Чавун з катафарезной обробкою (Латунь для PQ-Bs), з різьбовими патрубками ISO 228/1;
• Кришка двигуна: З алюмінію з латунної вставкою з антиблокувальною функцією, що запобігає заклинювання робочого колеса після тривалого простою.
• Робоче колесо: Латунь, з периферійними радіальними лопатками;
• Ведучий вал: Нержавіюча сталь EN 10088-3 - 1.4104.

Механічне ущільнення:

• PQ 60-65: Кераміка - Графіт – NBR;
• PQ 70, 80, 81, 90: Карбід кальцію - Графіт – NBR;
• PQ 60Bs, 65Bs, 81Bs;
• PQ100-200-300: Графіт - Кераміка – NBR.

Електродвигун:

• PQm: однофазний 230 В - 50 Гц з тепловим захистом, вбудованою в обмотку;
• PQ : трифазний 230/400 В - 50 Гц;
• Електронасоси з трифазним двигуном мають високу ефективність класу IE2 до Р2 = 1,1 кВт і IE3 від Р2 = 1,5 кВт (IEC 60034-30);
• Ізоляція: Клас F;
• Ступінь захисту: IP X4.
