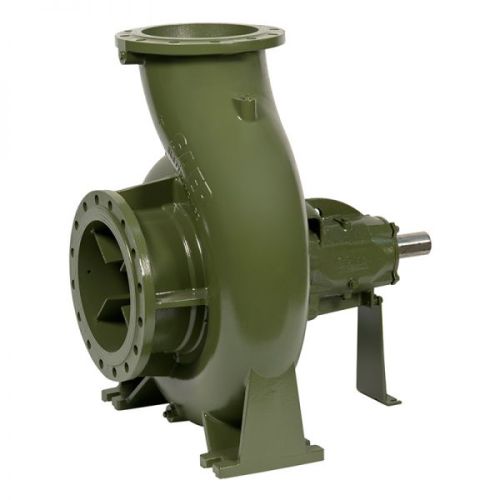

Консольний насос NCBKZ-6P 300-500B

Застосування: Насоси серії NCBKZ застосовуються в рециркуляційних установках, системах нагріву, охолодження, повітряного кондиціонування, водопостачання, групах високого тиску, установках пожежогасіння.

Конструктивні характеристики:

• NCBK – насосна частина продуктивністю 2300 куб. м/год.

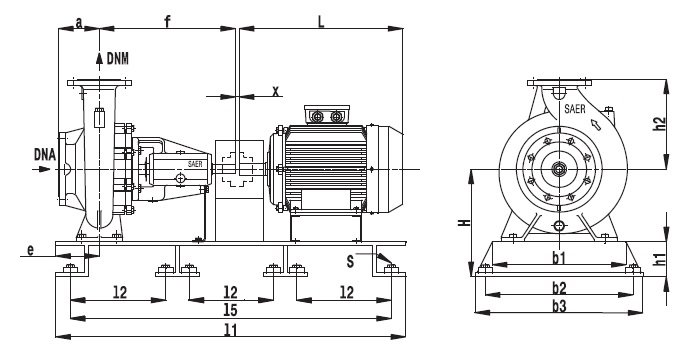

• NCBКZ – насосний агрегат на плиті на базі NCBK.
• Конструктивно, для обслуговування, двигун може бути від'єднаний від насосної частини, яка залишається стояти в системі.

Гідравлічна частина:

• Насосна частина за розмірами і гідравлічної потужності відповідає нормам EN 733.
• Закрите робоче колесо отбалансировано динамічним способом. Вал з нержавіючої сталі встановлений в підшипниках. Фланці (UNI EN 1092-2).
• Серія NCBК: механічне ущільнення за нормами UNI EN 12756, інші ущільнення по запиту.

            Двигун – асинхронний з зовнішнім охолодженням:

• 950 об/хв;
• 1450 об/хв.
• Ступінь захисту – IP 55.
• Ізоляція – клас F.

            Стандартна напруга живлення:

• 220-240 В до 4 кВт;
• 380-415/660-720 від 5,5 кВт.
• Частота: 50 Гц.

Технічні характеристики::

• DN всмоктувальних патрубків – від 200 до 300 мм
• DN нагнітають патрубків – 150 до 300 мм

            Продуктивність:

• до 2300 куб. м/год при 1450 об/хв;
• до 1800 куб. м/год при 950 об/хв.

            Напір:

• 97 м при 1450 об/хв;
• 42 м при 950 об/хв.
• Температура перекачується рідини – від -15 0С до +120 0С.

             Максимальний робочий тиск (визначено як сума максимальної глибини всмоктування і напору від нульової точки):

• Максимальна температура навколишнього середовища до 40 0С (при більш високих температурах необхідно запитувати завод виробник).

            Відповідність нормативам:

• Насос – UNI EN ISO 9006, додаток А, рівень 1 по запиту.
• Двигун – норма IES 6034-1.

Робочі характеристики: Насоси серії NCBK можуть працювати в горизонтальному і вертикальному положенні – при цьому двигун знаходиться у верхній частині (потрібно узгоджувати з технічним відділом заводу-виробника). Параметри відображені на шильдику насоса і в каталозі отримані при випробуванні з водою густиною 1000 кг/куб. м при висоті всмоктування 1,5 м. При збільшенні висоти всмоктування, максимум до 6 м, необхідно коригувати величину напору. Усмоктувальна магістраль повинна мати наступні розміри:
