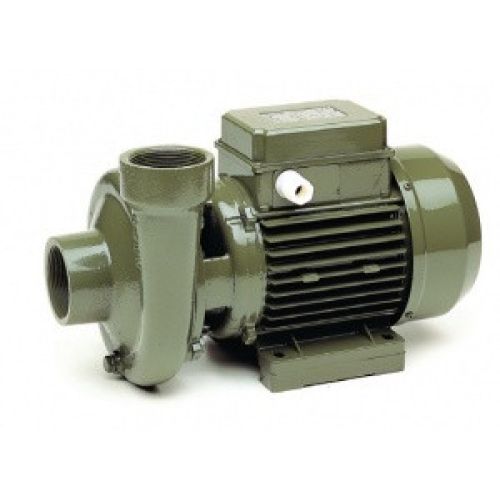

Відцентровий електричний насос з одним робочим колесом BP 5 - 3 ~ 400 B

Застосування: Цей насос застосовуються для автоматичних установок водопостачання, для зрошувальних установок і для подачі води з озер і резервуарів. Завдяки гідродинамічної формі робочого колеса та спіралеподібні каналу з великим проходом, ці насоси придатні для перекачування забруднених рідин.

Принцип роботи: А серія зовнішніх одноступінчатих відцентрових насосів володіють малим і середнім напорами і високою продуктивністю.
У цьому насосі робоче колесо посаджено безпосередньо на вал двигуна. Тиск рідини збільшується безпосередньо в корпусі насоса. Гідродинамічна форма робочого колеса забезпечує найменші гідравлічні втрати і сприяє підвищенню тиску, завдяки особливій конструкції лопатей.

Конструктивні характеристики:

• Насосна частина і опора двигуна виготовлена з сірого чавуну.
• Робоче колесо виготовлене з:
• Сірого чавуну для серій BP 6D-6E-7-8-9A-13-14-15-16-17;
• Латуні для серій BP 3-4-5-6А-6В-6С-9В-9С-10-11-12.
• Механічне ущільнення з кераміки і графіту.
• Корпус двигуна з зовнішньою вентиляцією, опорами вала двигуна є шарикопідшипники, які легко доступні для обслуговування.
• В однофазних двигунах з робочим конденсатором, передбачено вбудоване термозахисної пристрій (за запитом).
• Ступінь захисту:
• IP44 для BP 3-4-5-6-7;
• IP55 для BP 3-4-5-6-7 – за запитом;
• IP55 для BP 9-10-11-12-13-14-15-16-17.
• Клас ізоляції F.
• Стандартна напруга:
• 230 В-50 Гц – для однофазних двигунів;
• 230/400 В-50 Гц – для трифазних двигунів до 5,5 л/с;
• 400/690 В-50 Гц – для трифазних двигунів понад 5,5 л/с.
• Інші величини напруги і частоти – за спеціальним запитом.

Технічні характеристики::

• Подача до 210 куб. м/год.
• Напір до 63 м.
• Температура перекачується рідини:
• Від -15 0С до +70 0для BP 3-4-5-6;
• Від -15 0С до +120 0для BP 7-8-9-13-14-15-16-17.
• Максимальний робочий тиск:
• 6 бар для BP 3-4-5-6;
• 10 бар для BP 7-8-9-13-14-15-16-17.
• Максимальна температура навколишнього середовища 40 0С.

Робочі параметри, перераховані в каталозі, були заміряні при перекачуванні чистої води густиною 1000 кг/куб. м з манометричну глибиною всмоктування 1,5 м.

Манометрична глибина всмоктування до 8 м, для глибини понад 5 м рекомендується монтувати діаметр всмоктувальної магістралі більше ніж діаметр всмоктуючого патрубка насоса.

Усмоктувальна труба повинна бути герметичною і для отримання параметрів, зазначених у каталозі, повинна мати такі мінімальні розміри:

Допустимі гідравлічні значення згідно ISO 9906 додаток A, електричні особливості двигуна згідно СЕІ EN 60034-1.

Установка:

Насос може бути встановлений як в горизонтальному, так і у вертикальному положенні. При вертикальній установці двигун повинен бути розміщений зверху корпусу насоса.
