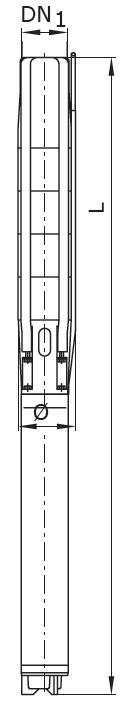

Глибинний багатоступінчастий насос TWI 8.80-11-C-SD

Насос складається з двох основних частин – приводного двигуна і власне насосної частини з набором робочих ступенів, кількість яких залежить від величини необхідного напору рідини.

Позначення стандартного виконання:

• Наприклад: Wilo-Sub TWI 8.80-02-C-SD
• 8 - Діаметр гідравлічної частини в дюймах ["]
• 02 - Кількість ступенів гідравлічної частини
• З - Позначення покоління насоса
• SD – Тип запуску:
  • Без позначення - прямий пуск
  • SD - пуск “зірка-трикутник”

Позначення конфигурируемого виконання:

Наприклад: Wilo-Sub TWI 08.90-19-C+ NU 811-2/90

Гідравліка: TWI 08.90-19-C

• 0 - Конфігурується тип
• 8 - Діаметр гідравлічної частини в дюймах ["]
• 19 - Кількість ступенів гідравлічної частини
• C - Позначення покоління насоса
• Мотор: NU 811-2/90:
  • 811 - Типорозмір
  • 2 - Число полюсів
  • 90 - Довжина пакета

Технічні характеристики:

• Підключення до мережі: 3~400 В, 50 Гц
• Режим роботи у зануреному стані: S1
• Температура перекачується рідини:
  • залиті двигуни: 3-20 °C або 3-30 °C (залежно від типу)
  • Двигуни з перемотуваною обмоткою (SD-R): 3-30 °C (залежно від типу)
• Мінімальна швидкість обтікання мотора: 0,1-0,5 м/с (залежно від типу)
• Макс. вміст піску: 50 г/м3
• Макс. кількість пусків: 10 - 20/год (залежно від типу)
• Макс. глибина занурення: 100 - 350 м (залежно від типу)
• Клас захисту: IP 68
• Напірний патрубок: Rp 5

Спорядження/функції:

• Глибинний багатоступінчастий насос з напіваксіальними робочими колесами
• Вбудований зворотний клапан
• Муфта відповідно до NEMA
• Трифазний мотор
• Герметизовані мотори
• Двигуни з перемотуваною обмоткою

Матеріали:

Стандартне виконання:

• Корпус гідравлічної частини: нержавіюча сталь 1.4301
• Робочі колеса: нержавіюча сталь 1.4301
• Вал гідравлічної частини: нержавіюча сталь 1.4057
• Корпус двигуна: EN-GJL або нержавіюча сталь 1.4301
• Вал двигуна: нержавіюча сталь 1.4021, 1.4301 або 1.4305

Спеціальне виконання:

• Корпус гідравлічної частини: нержавіюча сталь 1.4401
• Робочі колеса: нержавіюча сталь 1.4571
• Вал гідравлічної частини: нержавіюча сталь 1.4401
• Корпус двигуна: G-CuSn10, нержавіюча сталь 1.4401, 1.4571 (залежно від типу)
• Вал двигуна: нержавіюча сталь 1.4542, 1.4462 (залежно від типу)

Конструкція:

Гідравлічна частина: Глибинний багатоступінчастий насос з муфтою NEMA і напіваксіальними робочими колесами в секційному виконанні. Вбудований зворотний клапан. Всі деталі, які контактують з перекачуваним середовищем, виконані з корозійностійких матеріалів.

Мотор: Трифазний двигун з прямим пуском або пуску “зірка-трикутник”. Гідроізольований герметично залитий статор з емальованої обмоткою, або мотор з можливістю перемотування, обмотка з ізоляцією з ПВХ, самозмазуючі підшипники, наповнення водно-гліколевої сумішшю. Двигуни серій NU 611, NU 8... в якості альтернативи допустимо заповнювати питною водою (виконання T).

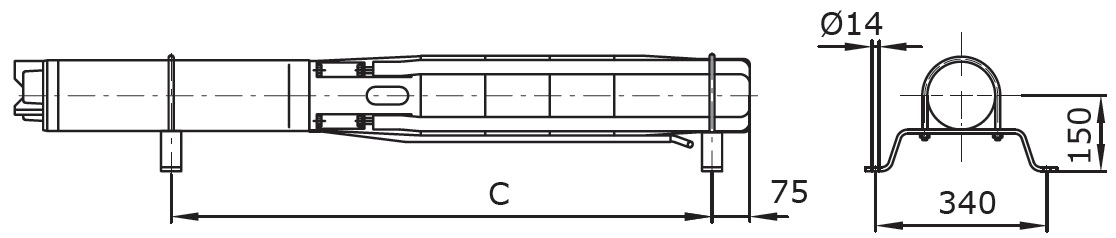

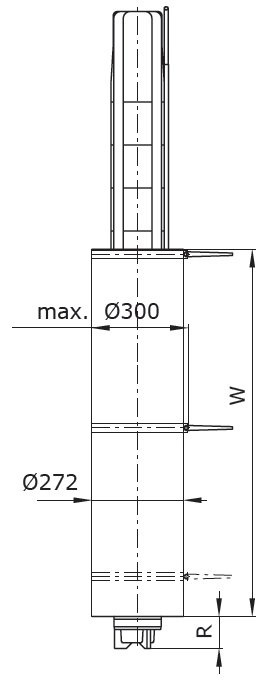

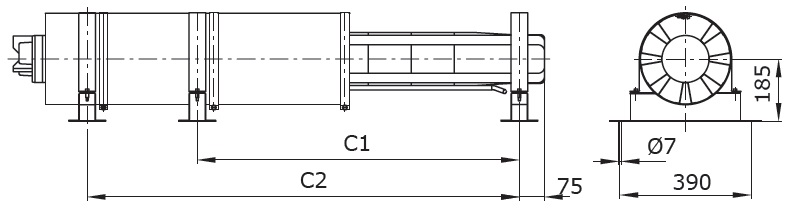

Охолодження: Охолодження мотора відбувається за рахунок рідини, що перекачується. Експлуатація двигуна допускається тільки в зануреному стані. Необхідно дотримуватися граничні значення макс. температури перекачується рідини. Вертикальний монтаж можна виконати з охолоджуючим кожухом або без нього  за вибором. Горизонтальний монтаж виконується з охоло дає кожухом.

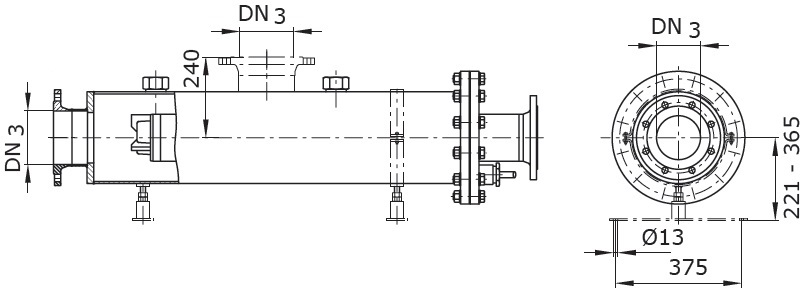

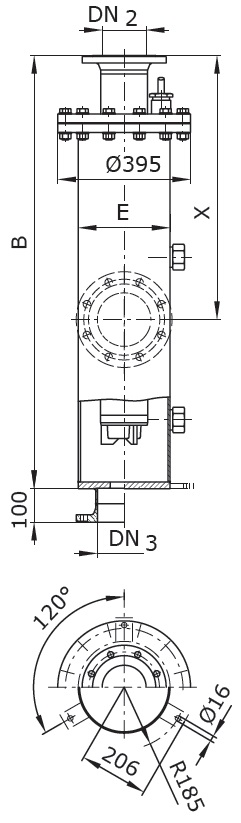

Напірний кожух: Напірний кожух дає можливість монтувати агрегат безпосередньо в систему трубопроводу. У стандартному виконанні зворотний клапан не монтується. Максимальний тиск становить 10 бар.

Опції:

• Гідравлічна частина з нержавіючої сталі: 1.4401
• Мотор з нержавіючої сталі 1.4401, 1.4571 або G-CuSn10
• Виконання: 60 Гц
• Пуск: «зірка-трикутник»
• Мотор з можливістю перемотування
• Мотор з можливістю перемотування, заповнений питною водою
• Конфігуровані агрегати для спеціальних застосувань

Приналежності:

• Охолоджуючий кожух
• Напірний кожух
• Комплекти кабелів для питної та технологічної води
• Прилади управління

Особливості/переваги
Простота технічного обслуговування і швидкий монтаж/демонтаж насоса
Вбудований зворотний клапан
Можливий вертикальний і горизонтальний (залежить від ступені) монтаж
Є стандартні варіанти і варіанти з можливістю індивідуальної конфігурації
Пуск «зірка-трикутник»
Залиті двигуни і двигуни з перемотуваною обмоткою
