Глибинний багатоступінчастий насос TWI 4.02-09-CI - 3 ~ 400 В

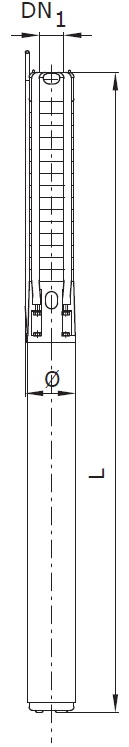

Насос складається з двох основних частин – приводного двигуна і власне насосної частини з набором робочих ступенів, кількість яких залежить від величини необхідного напору рідини.

Позначення:

• 4  - Діаметр гідравлічної частини в дюймах ["]
• 09 - Кількість ступенів гідравлічної частини
• C - Позначення покоління серії
• I Кожух двигуна з 1.4571

Спорядження/функції:

• Багатоступеневий насос з радіальними робочими колесами
• Вбудований зворотний клапан
• Муфта відповідно до NEMA
• Однофазний або трифазний мотор
• Герметизовані мотори

Матеріали:

• Корпус гідравлічної частини: Нержавіюча сталь 1.4301
• Робочі колеса: Нержавіюча сталь 1.4301
• Вал гідравлічної частини: Нержавіюча сталь 1.4057
• Корпус двигуна: Високоякісна сталь 1.4301
• Вал двигуна: Нержавіюча сталь 1.4305

Конструкція:

Гідравлічна частина: – Глибинний багатоступінчастий насос з муфтою NEMA і радіальними робочими колесами в секційному виконанні. Вбудований зворотний клапан. Всі деталі, які контактують з перекачуваним середовищем, виконані з корозійностійких матеріалів.

Мотор: Корозійностійкий однофазний або трифазний мотор прямого пуску. Гідроізольований герметично залитий статор з емальованої обмоткою, самозмазуючі підшипники, наповнення водно-гліколевої сумішшю.

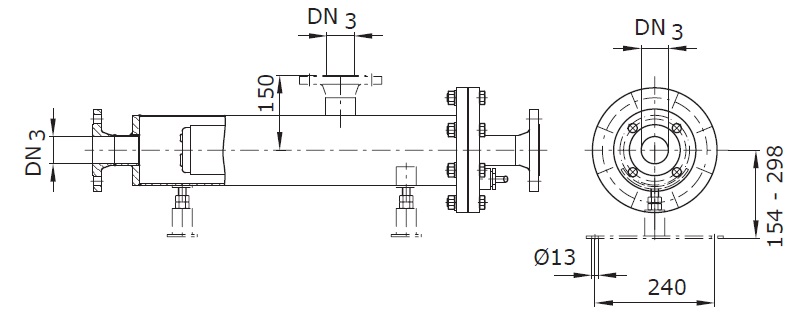

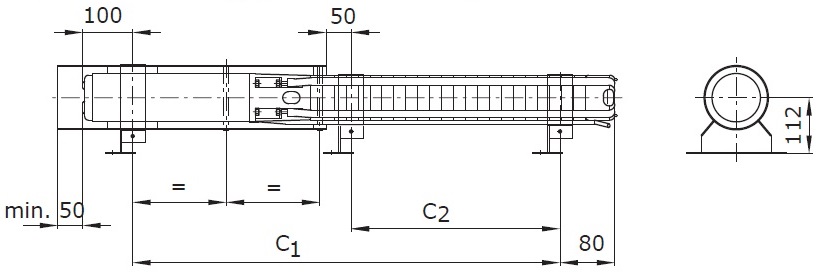

Охолодження: Охолодження мотора відбувається за рахунок рідини, що перекачується. Експлуатація двигуна допускається тільки в зануреному стані. Необхідно дотримуватися граничні значення макс. температури перекачується рідини. Вертикальний монтаж можна виконати з охолоджуючим кожухом або без нього – за вибором. Горизонтальний монтаж виконується з охолоджуючим кожухом.

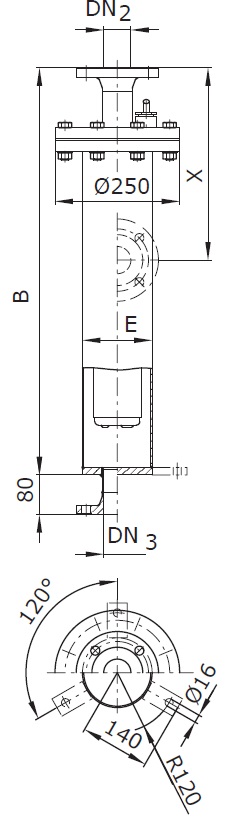

Напірний кожух: Напірний кожух дає можливість монтувати агрегат безпосередньо в систему трубопроводу. У стандартному виконанні зворотний клапан не монтується. Максимальний тиск становить 10 бар.

Опції:

• Гідравлічна частина з нержавіючої сталі 1.4401
• Трифазний мотор з нержавіючої сталі 1.4401
• Виконання 60 Гц
• Однофазний двигун без пускового пристрою, з вбудованим захистом від блискавки та перевантаження до 1,1 кВт

Приналежності:

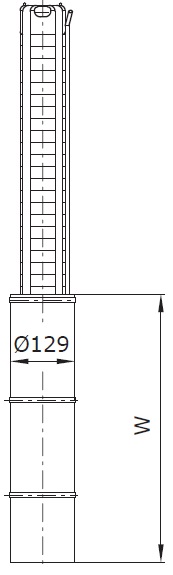

• Охолоджуючий кожух
• Напірний кожух (для сконфігурованих агрегатів)
• Мембранний напірний бак
• Комплекти кабелів для питної та технологічної води
• Прилади управління

Особливості/переваги
Простота технічного обслуговування і швидкий монтаж/демонтаж насоса
Вбудований зворотний клапан
Можливий вертикальний та горизонтальний монтаж
